LED贴片灯珠正负极怎么区分？轻松搞定：SMD LED极性判断完全指南

嘿！是不是手里拿着一颗小小的LED贴片灯珠，却不知道哪条腿是正极（阳极，Anode），哪条腿是负极（阴极，Cathode）？别抓狂，这可是很多电子爱好者甚至专业人士刚接触时都会遇到的问题。毕竟，LED这小家伙跟普通电阻不一样，它是有“方向”的，接反了可就不会亮哦！

这篇文章就是要手把手教你，用各种简单易懂的方法，轻松搞定LED贴片灯珠的正负极区分问题。读完这篇，保证你再也不会对着一颗小小的SMD LED发愁啦！

为什么LED有正负极？理解LED的“脾气”

在开始区分之前，咱们先花一丢丢时间了解下为什么LED会有正负极。简单来说，LED（Light Emitting Diode）的全称是“发光二极管”。“二极管”是什么？你可以把它想象成一个电子世界的“单行道”。电流只能从一个方向通过它（从正极流向负极），反方向是通不过去的。

所以，LED的这个“单行道”特性，就决定了它必须区分正负极，而且要按照规定的方向连接到电路里才能正常工作并发光。如果你接反了，就像逆行一样，电流过不去，灯珠自然就不会亮。

方法一：火眼金睛！通过外观标记区分SMD LED正负极

这是最直接、最常用的方法，很多贴片LED在设计时就会留下一些“暗号”来告诉你它的极性。

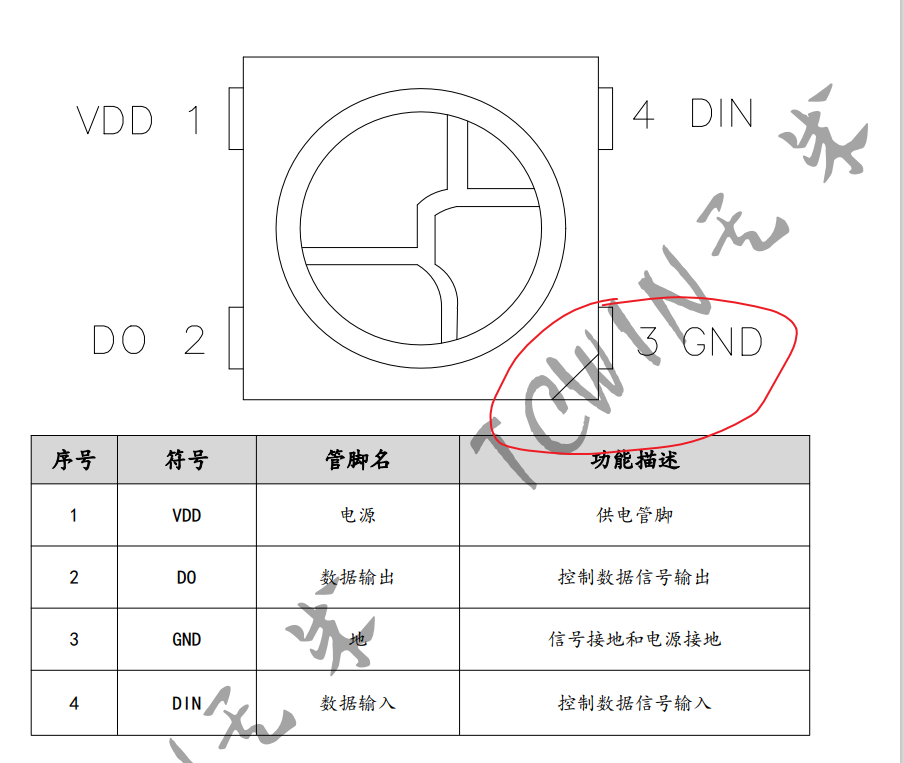

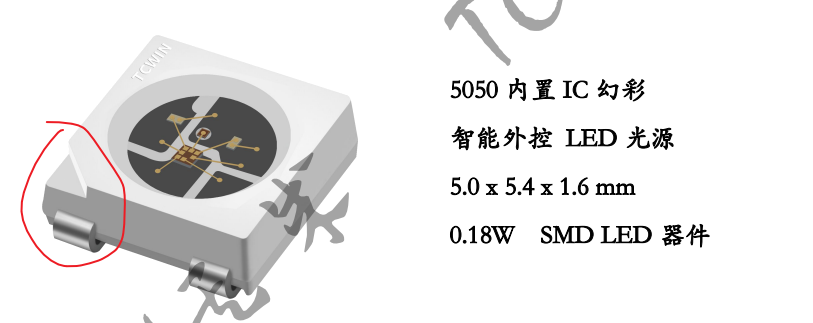

1. 缺角或切角标记： 很多贴片LED的封装外壳上，会在某个角上做一个小小的缺口或者切角。这个有缺角或切角的一端，通常代表的是负极（阴极）。这是非常普遍的一种标记方式。



2. 圆点或线条标记： 有些贴片LED表面会有一个小圆点、一条线或者一个箭头标记。

   • 圆点或线通常靠近负极（阴极）那一侧的引脚。

   • 如果标记是箭头，箭头指向的方向是电流流出的方向，也就是负极（阴极）。

3. 引脚大小不同： 虽然不绝对，但在一些较早或特定类型的贴片LED上，你会发现两个焊盘（引脚）的大小不一样。通常，较小的焊盘对应的是正极（阳极），而较大的焊盘对应的是负极（阴极）。这个方法不如前两种标记可靠，但可以作为辅助判断。

记住，外观标记是最快的方法，但不同厂家、不同型号的LED标记方式可能略有差异，所以如果可能，最好结合其他方法或查阅规格书来确认。

方法二：透视眼！观察内部结构区分LED极性

如果你能看清楚LED内部的小结构，也能找到区分正负极的线索。透过透明或半透明的封装，你会看到LED内部有两个金属结构连接到外部焊盘上。

• 其中一个结构比较大，像一面小旗子或者一个勺子，这个较大的结构通常是负极（阴极）的连接端，它也常用来散热。

• 另一个结构比较小，像一根细柱子或者一个支架，这个较小的结构通常是正极（阳极）的连接端。

这个方法需要你的眼力好，或者借助放大镜才能看清楚内部。

方法三：终极武器！使用万用表测试LED灯珠正负极

如果你手头有万用表（数字万用表或指针万用表都可以），这是最准确、最可靠的区分方法之一。

1. 数字万用表：

   • 将万用表调到二极管测试档（通常用一个二极管符号表示）。

   • 数字万用表的红表笔通常代表正极，黑表笔代表负极（在二极管档位是内部电池的正负极输出）。

   • 用红表笔接触LED的一个引脚，黑表笔接触另一个引脚。

   • 如果LED亮了（即使很微弱）或者万用表显示一个电压值（通常在0.1V到2V之间，取决于LED颜色），说明红表笔接触的是正极，黑表笔接触的是负极。

   • 如果LED不亮，万用表显示“OL”（过载）或“1”，说明接反了，此时红表笔接触的是负极，黑表笔接触的是正极。

2. 指针万用表：

   • 将指针万用表调到电阻档的R×1k或R×10k。

   • 注意：指针万用表在电阻档，黑表笔输出的是正极电压，红表笔输出的是负极电压，这跟数字万用表是反的！

   • 用黑表笔接触LED的一个引脚，红表笔接触另一个引脚。

   • 如果LED亮了（可能比较暗），说明黑表笔接触的是正极，红表笔接触的是负极。

   • 如果LED不亮，说明接反了，此时黑表笔接触的是负极，红表笔接触的是正极。

万用表测试法非常实用，特别是对于那些没有明显外观标记的LED。如果你经常玩电子，备一个万用表绝对是明智之举。想了解万用表的更多用法？可以搜索“万用表使用教程”。

方法四：低压“点亮”法区分LED极性

如果你没有万用表，但有一个低压直流电源（比如3V电池盒、稳压电源等）和一颗合适的限流电阻，也可以用点亮LED的方法来区分。

重要提示： LED需要限流电阻来保护，直接接到电源上可能会烧坏！选择一个合适的电阻（比如对于白色、蓝色、绿色LED，用3V电源时串联一个100欧姆到1k欧姆的电阻；对于红色、黄色LED，电阻值可以适当大一些，或者电压用低一点）。

1. 准备一个低压电源（比如3V），一个合适的电阻。

2. 将电阻串联在电源的正极输出线上。

3. 将电源（串联了电阻）的正极接到LED的一个引脚上，电源的负极接到LED的另一个引脚上。

4. 如果LED亮了，说明电源正极接触的是LED的正极（阳极），电源负极接触的是LED的负极（阴极）。

5. 如果LED不亮，调换电源正负极与LED引脚的连接。如果此时LED亮了，说明电源正极现在接触的是LED的正极（阳极），电源负极接触的是LED的负极（阴极）。

这种方法直观有效，但一定要记得串联一个合适的限流电阻！电阻的作用是限制流过LED的电流，保护LED不被过大的电流烧坏。如果你不确定用多大的电阻，可以从1k欧姆开始试，如果LED不亮，可以稍微减小电阻值，但要小心。对于大多数小功率贴片LED，几十毫安的电流就足够让它亮起来了。

方法五：查阅规格书（Datasheet）——最权威的方法

如果你知道你手里的LED贴片灯珠的具体型号，那么最权威、最准确的方法就是去查找它的规格书（Datasheet）。

生产厂家会在规格书里详细说明这款LED的所有参数，包括引脚定义和极性标记方式。通常在规格书的“Pin Assignment”或“Package Information”部分，会有清晰的引脚图和标记说明。

比如，很多知名品牌的LED，你只需要在网上搜索“【LED型号】 datasheet”，就能找到相关的PDF文档。

这个方法需要你知道LED的型号，如果你是批量购买或者从正规渠道获取，通常都能找到型号信息。

为什么区分LED正负极这么重要？接反了会怎样？

你可能会想，不就是个小灯珠嘛，接反了会怎样？

其实，就像前面说的，LED是二极管，具有单向导电性。

• 正确连接： 电流从正极（阳极）流入，从负极（阴极）流出，LED正常工作并发光。

• 接反连接： 电源的正极接到了LED的负极，电源的负极接到了LED的正极。此时，LED处于反向偏置状态，相当于一个断开的开关，电流无法通过，LED就不会亮。

那接反了会损坏LED吗？

对于大多数普通的小功率LED来说，如果在正常工作电压范围内反向连接，通常情况下不会立即损坏。因为LED的反向击穿电压一般比较高（通常大于5V，甚至更高），低于这个电压的反向电压不足以击穿它。所以，你不小心接反了，LED只是不亮，断开电源重新接对就行了。

但是， 如果施加的反向电压超过了LED的反向击穿电压，或者长时间施加较高的反向电压，就有可能损坏LED，导致它永久失效。所以，最好还是确保连接正确。

常见问题解答 (FAQ)

为了帮你更好地理解和应用，这里整理了一些你可能遇到的问题：

• Q1：我用的LED贴片灯珠很小，标记看不清楚怎么办？ A1：对于很小的LED，建议使用放大镜来观察外观标记。如果还是看不清，或者没有明显标记，最可靠的方法就是使用万用表的二极管档进行测试。

• Q2：我手头没有万用表和低压电源，还有其他方法吗？ A2：如果实在没有工具，并且LED有标准的外观标记（如缺角、圆点），可以先依赖外观标记进行焊接。但最好在焊接前或焊接后用简单的方法（比如一个低压电源串联电阻快速测试一下）验证一下，避免返工。

• Q3：所有的LED贴片灯珠标记方式都一样吗？ A3：不完全一样。虽然缺角标记是比较通用的，但不同厂家、不同封装类型的LED可能会有不同的标记方式。所以了解多种区分方法，或者查阅具体型号的规格书，是最保险的。

• Q4：我把LED接反了，它会不会烧坏我的电源或者其他元件？ A4：通常不会。LED接反时相当于开路，电路中的电流非常小（接近于零），所以不会对电源或其他串联元件造成损害。损坏的通常是LED本身（如果反向电压过高的话）。

• Q5：我怎么知道我的电源电压是不是适合用来测试LED？ A5：大多数小功率LED的正向导通电压在1.8V（红色、黄色）到3.3V（蓝色、白色）之间。用一个3V或5V的直流电源，串联一个几百欧姆到1k欧姆的电阻来测试，通常是安全的。关键是串联电阻来限制电流。

告别迷茫，轻松区分LED贴片灯珠正负极！

好了，现在你已经掌握了多种区分LED贴片灯珠正负极的方法：

1. 看外观： 找找有没有缺角、圆点、线条或箭头标记。

2. 看内部： 试试能不能看清内部大小不同的结构。

3. 用万用表： 这是最准确的方法，用二极管档测试。

4. 低压点亮： 用电池+电阻小心地试验点亮它。

5. 查规格书： 如果知道型号，规格书是最权威的指南。

下次再遇到LED贴片灯珠，你就可以自信满满地判断出它的正负极，然后正确地把它连接到电路中，让它为你发光发热啦！

记住，电子制作的乐趣就在于解决这些实际问题。多动手，多尝试，你会越来越熟练的！

希望这篇指南对你有帮助！如果你还有其他关于SMD LED焊接、LED电路或者电子元件识别的问题，随时都可以问我哦！
